B（YT/GZ/YZ）系列防爆插接装置（可定制）

适用范围

本系列防爆插接装置适用于 1 区、2 区危险场所，可在 ⅡA、ⅡB、ⅡC 类爆炸性气体环境中使用，温度组别涵盖 T1-T6。

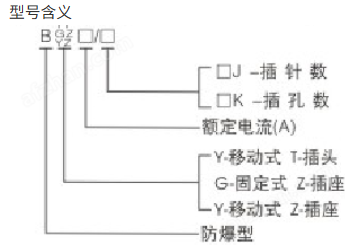

型号含义

以具体型号为例，如 YTGZYZ32A5 芯：

“YT” 代表插头，“GZ” 代表插座，“YZ” 表示移动式结构；

“32A” 为额定电流；

“5 芯” 指包含 3 相火线 + 零线 + 地线的配置。

主要技术参数

环境温度：-20℃~+60℃

工作电压：250V/400V/500V AC

工作电流：15A/25A/60A/100A/150A/200A/300A

耐压：2800V AC

绝缘电阻：>100MΩ

接触电阻：≤0.5MΩ

温升：≤65K

外壳防护等级：IP54

单极拔出力：≥15N

接触对数目：3 芯、4 芯、5 芯

机械寿命：500 次

插头、插座既可以装针也可以装孔

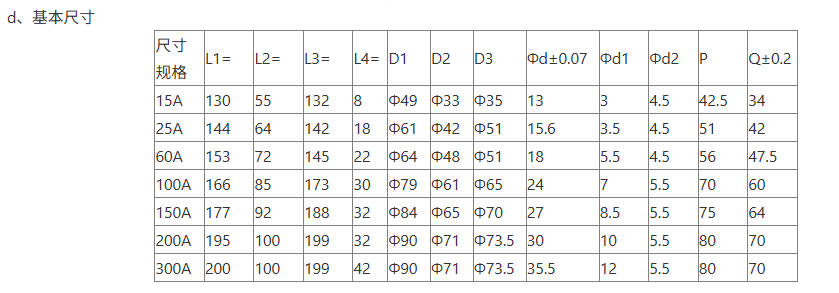

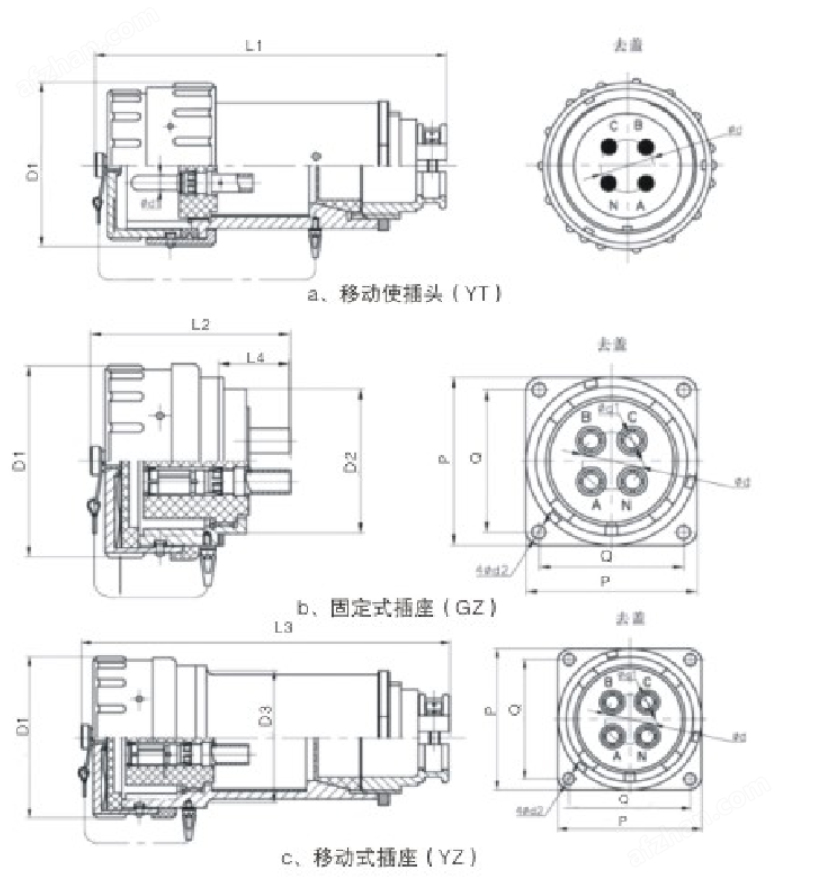

结构形式和基本尺寸

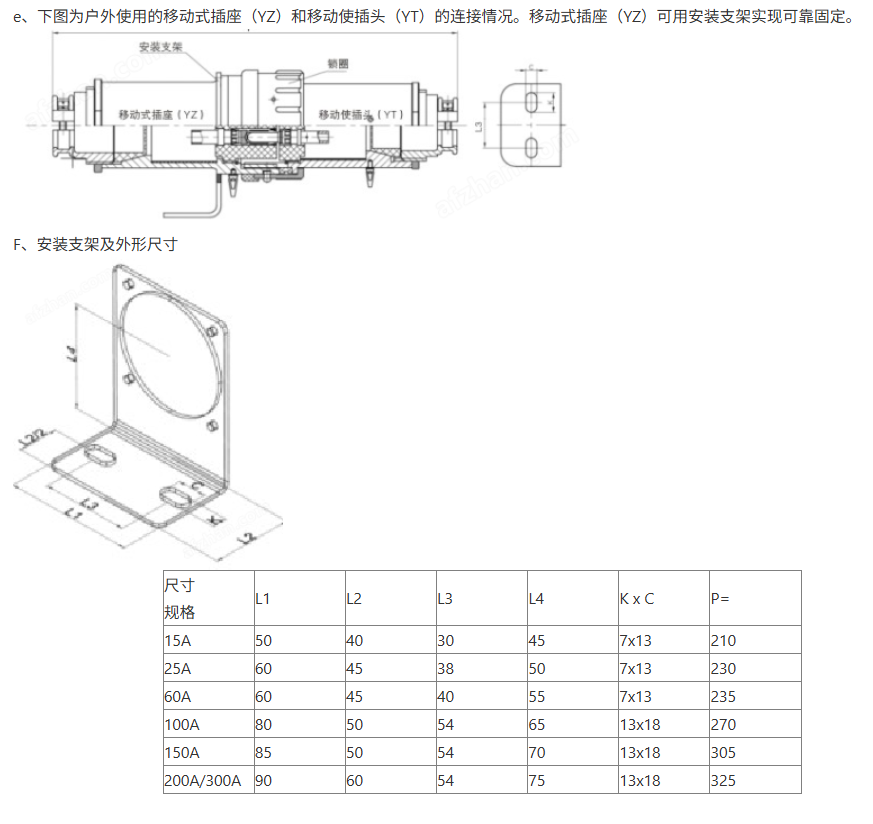

外壳采用 ZL-102 压铸铝合金，表面经高压静电喷塑处理，具备良好的耐腐蚀和抗冲击性能。设有联锁机构，插头插入后需右旋锁定，避免误拔，插座内置挂锁孔，可防止非授权操作。接地触头比主触头长 3-5mm，确保主回路接通前地线已可靠连接。
