BZC8060防爆防腐操作柱（可定制）

BZC8060 防爆防腐操作柱产品介绍

适用范围

适用于爆炸性气体环境 1 区、2 区；ⅡA、ⅡB、ⅡC 类爆炸性气体环境；可燃性粉尘环境 20 区、21 区、22 区；T1-T6 组温度组别。广泛应用于石油开采、炼油、化工等危险环境及海洋石油平台、游轮等场所。

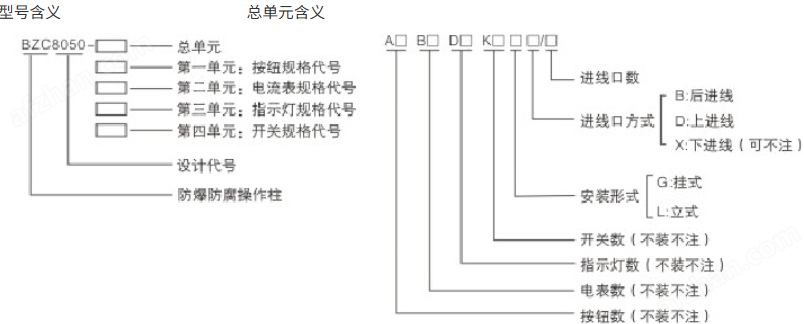

型号含义

包含总单元含义，具体可参考相关说明。

订货须知

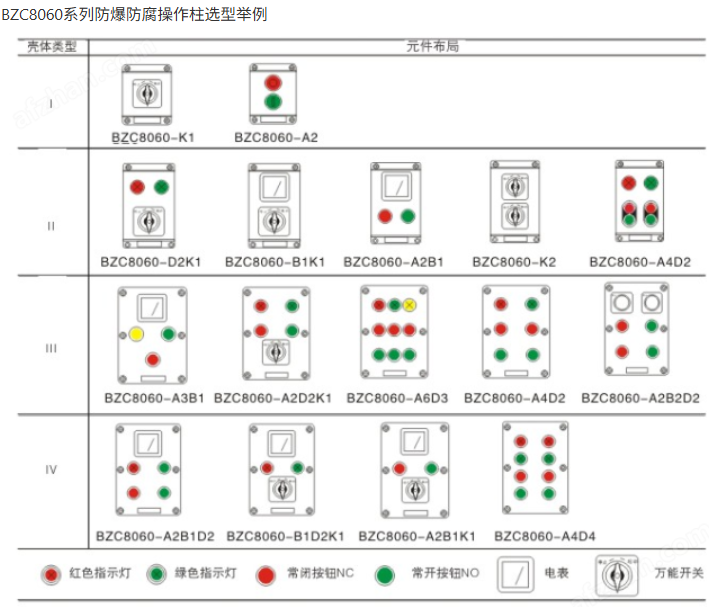

选型时需根据总单元及分单元含义，注明开关、按钮、指示灯、电表各自的数量、规格，以及产品的安装方式、进出线口方向等，详细注明所需产品的型号。

总单元中要注明上述元件各自的数量、产品的安装方式，进线方式及规格和数量；分单元中需详细注明其各自的数量、规格。

如无特殊接线要求，按红色按钮经常闭点引出、绿色按钮经常开点引出、指示灯均两端引出、转换开关将所有触点引出的常规方式处理，有不同接线要求请提供原理图。

举例：订货代号 BZC8060-A2B1D2G，其中 A2-1la1/1la2、B1-A1 (100/5)、D2-1Rd/1Gd，代表二钮一表二灯挂式，电流表量程为 100/5，指示灯为 220V-380V 红、绿各 1 个，2 个按钮规格为红色 - 常闭、绿色 - 常开。

产品特色

增安型外壳，内装元件为防爆元件。

外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，外形美观，具有耐腐蚀、抗静电、耐冲击及热稳定性好等优良性能。

隔爆型控制开关结构紧凑、可靠性好、体积小、通断能力强、寿命长，并有多种功能供用户选配。

防爆按钮采用超声波封装工艺，结合强度可靠，为元件式，功能可两单元自由组合；防爆指示灯采用特殊设计，交流 220V-380V 通用。

开关可加锁定元件，订货时如需配锁请注明。

外露紧固件均采用不锈钢，为防掉式设计，维修方便。

壳体与盖接合面采用迷宫式结构，防水、防尘能力良好。

产品出厂铭牌上只体现总单元内容，各分单元代号为订货参数。

技术参数

执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-1-1、EN60079-0、EN60079-1、EN60079-7、EN61241-1-1

防爆标准：Exde Ⅱ CT6Gb、DIPA20TA、T6Gb

额定电压：AC220V/380V

额定电流：5A/10A/16A

防护等级：IP65

防腐等级：WF2

适用类别：AC-3、AC-4

内装单元：防爆按钮（型号 BA8060，常规配置红色 - 闭合，绿色 - 常开，黄色 - 常开）；防爆指示灯（型号 BD8060，常规配置红色停止，绿色启动）；防爆开关（型号 BK8060，订货时请注明代号）；防爆电表（型号 CP，订货时请注明）。

进线口螺纹：G1” 引入口规格

电缆外径：适合 Φ12mm-Φ17mm 电缆

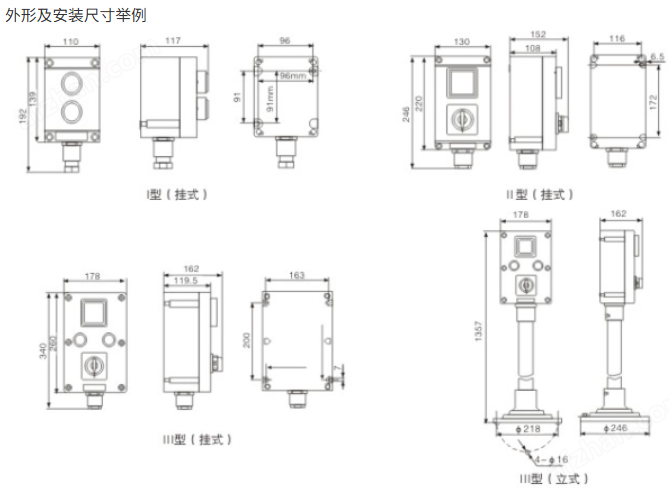

安装方式：挂式、立式

注：操作柱正常配置为 G1” 通头，客户有特殊要求请注明。
